YAH-64 Apache

YAH-64 Apache|

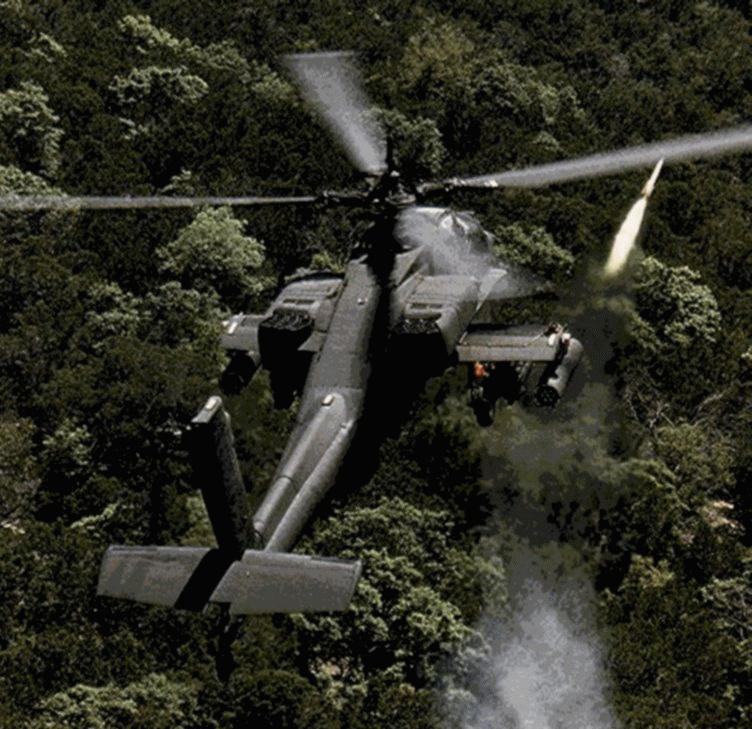

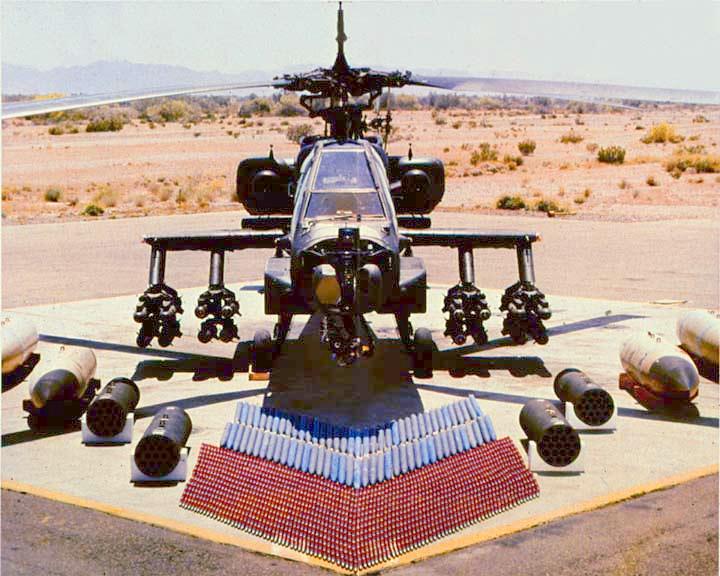

AH-64A Apache Helicopter 아파치 헬기는 AAH계획에 따라 1983년에 예산이 승인되어 최종 조달기는 811기로 되어 있으나 미 육군의 조달넘버는 855기로 되어 있고 이건 시작기 6대와 이스라엘의 수출된 아파치가 포함되어서 입니다.휴즈 社의 자료는 797 대로 나와 있습니다. 아파치 헬기의 주요목표는 대전차 공중 공격입니다.따라서 무장 또한 그에 걸맞는 체계로 짜여 있습니다.AAM-114 Hell Fire(헬 파이어) 대전차 로켓을 보면 양쪽으로 8발씩 레일방식으로 16발을 장착 가능하고,이 헬 파이어는 레이저 빔 라이드 방식으로 사용하나 어떤 면에서 스탠드 오프 탄으로 불리나 엄밀히 스탠드 오프와는 차이가 납니다.그리고 히드라 70 로켓탄이 장착이 가능합니다.기본 무장은 M-230-1 체인 건으로 구경이 30mm에 최대 1200발의 탄을 적재합니다. 이외 다른나라 것은 영국의 수출 용은 스타스트릭스 공대공 미사일을 4기를 장치할 수 있고,대공 미사일이나 대공화기에 대한 방어로 M-130 채프/플레어 사출기를 장비합니다.그리고 자기방어장비로 적외선 방출량을 지니고 있으며,엔진의 배기가스를 직접 방출하지 않게 냉각가스와 함께 배기관으로 배출합니다.Low-Q라는 장비는 금박의 배기팬으로 열의 외부방출을 막는 역할하는 기기를 장비합니다.따라서 적의 미사일의 시커가 목표를 잡지 못하게 하는 역할을 합니다.이외 AN/ALQ-144 적외선 방해기,레이더 경보장치인 AN/APR(V)-1이라는 장치는 5개의 외부 안테나에서 들어오는 정보를 3인치 CRT로 잡게 됩니다.기체의 방어 장갑 또한 방탄장갑을 채용하여 승무원의 안전을 도모합니다.
